如果你正在西南地區旅行、出差，沿途經過正在施工的橋梁、高樓或地鐵工地，可能會看到一臺設備在往地下幾十米深的孔里緩慢放下探頭。

很多人會好奇的問：這么這么深的地方，人又下不去，工程師是怎么知道下面情況的？

其實，在澆筑混凝土之前，這些樁孔都會做一次“體檢”。

但真正關鍵的問題是：

樁底下面，到底是不是“實心的”？

在南方很多地區（比如貴州、廣西），地下巖層中很容易出現溶洞。

如果樁底剛好落在溶洞上：

輕則承載力下降

重則可能帶來沉降甚至結構安全風險

為了解決這個問題，武漢天宸偉業物探公司在工程上會用到一種設備：

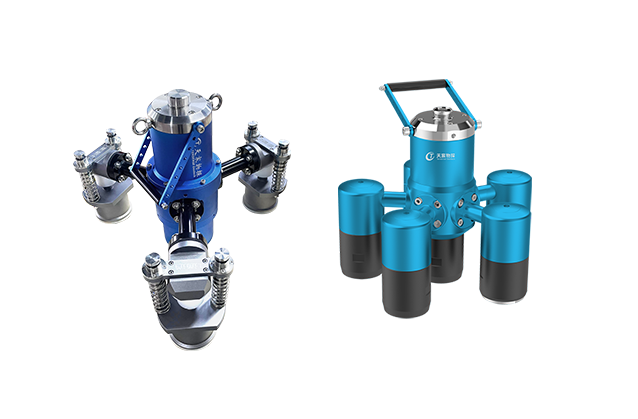

TS-RD1203T(B)/TS-RD1208T(A) 彈性波樁底溶洞探測儀

給樁底做一次“地質體檢”

一、它是怎么工作的？

原理其實不復雜，可以簡單理解為：

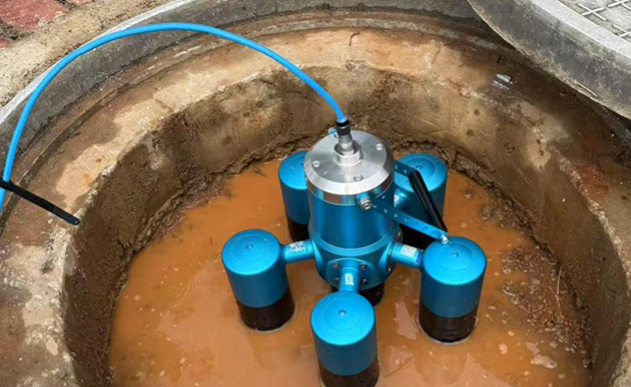

· 把探頭放到樁底

· 發出彈性波（類似“聲波”）

· 如果下面是完整巖層 → 信號正常衰減

· 如果有溶洞或裂隙 → 會產生明顯反射

通過分析這些信號變化，工程人員就可以判斷：

是否存在溶洞

溶洞的大致位置

異常結構的深度范圍



二、適應復雜施工環境

在實際工程中，樁孔環境往往比較復雜，比如：

孔底不平整

有泥漿或積水

地質結構變化大

針對這些情況，TS-RD1203T(B)在設計上進行了多項優化：

· 采用新型5腳設計，一次完成8個剖面探測，準確高效

· 采用大功率彈性波震源，探測深度可達約10米

· 自動調節發射與接收狀態，適應干孔和泥漿孔
· 內置姿態傳感器，提升檢測精度
· 一體化設計，現場操作簡單



三、數據是怎么分析的？

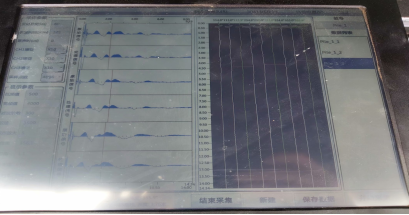

設備會把檢測到的信號轉化為數據，并通過軟件進行分析，比如：

波形變化

頻譜特征

信號強度

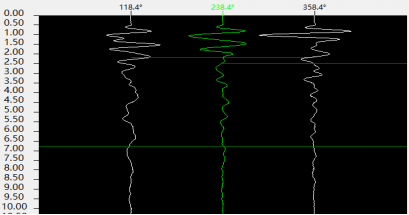

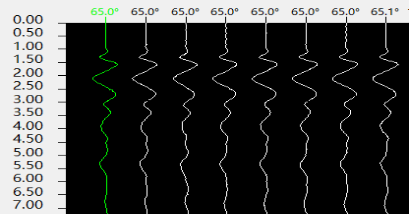

不同地質情況，對應的信號特征也不同：

巖層完整 → 波形平穩、衰減均勻

巖層破碎 → 信號雜亂

存在溶洞 → 出現明顯強反射

工程人員可以通過這些數據，快速判斷樁底情況。



四、實際工程中，它真的有用嗎？

答案是：非常有用。

在貴州、廣西、云南等巖溶發育地區，這種設備已經被廣泛應用于樁基工程檢測。

相比傳統檢測方法：

不需要額外鉆孔

一根樁約10分鐘即可完成檢測

可實現逐樁檢測，減少漏檢風險

在保證檢測精度的同時，也大大提升了施工效率



五、為什么這一步很重要？

很多時候，問題不是發現不了，而是發現得太晚。

如果樁基已經施工完成才發現問題：

處理成本會非常高，甚至無法補救

而這種檢測方式，相當于：

在施工階段提前“排雷”，幫助工程人員：

提前發現隱患

優化施工方案

提高工程整體安全性



      對于普通人來說，我們很少能看到這些“地下工程”的細節。但正是這些看不見的檢測技術，在默默保障著每一座橋梁、每一棟建筑的安全。隨著工程檢測技術的發展，像TS-RD1203T(B)/TS-RD1208T(A)彈性波樁底溶洞探測儀這樣的設備，也正在讓基礎工程變得更加安全、更加可控。
