主要用途

• 錨桿長度、注漿密實度和錨固缺陷的無損檢測；
• 錨索長度、錨固長度和錨固缺陷的無損檢測；
• 巖錨梁等重要部位的長自由端錨桿的無損檢測。

?遵循規范

• 《錨桿錨固質量無損檢測技術規程JGJ/T 182-2009》
• 《水電水利工程錨桿無損檢測規程 DL/T 5424-2009》
• 《錨桿噴射混凝土支護技術規范GB50086-2015》
• 《水電水利工程物探規程DL/T5010-2005》

?優勢

• 200米無線穩定傳輸；?
• 信號反應明顯，桿底清晰易判；
• 無線大屏平板、美觀時尚、操作簡便；
• 36小時超長工作時間。

?產品簡介

? ? ? ?TS-ABC802(W) 智能無線錨桿索質量檢測儀是一款采用無線傳輸方式對錨桿錨索長度、注漿密實度和錨固缺陷，巖錨梁等重要部位的長自由端錨桿進行無損檢測的設備。

技術特點

• 錨桿、錨索均可檢測，一機多用，性價比高；
• 信號采集器和平板通過無線傳輸，高效快捷；
• 儀器采用24位500kHz的模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 信號采集器采用DC12V鋰電池供電，功耗低，一次充電可連續工作36小時；

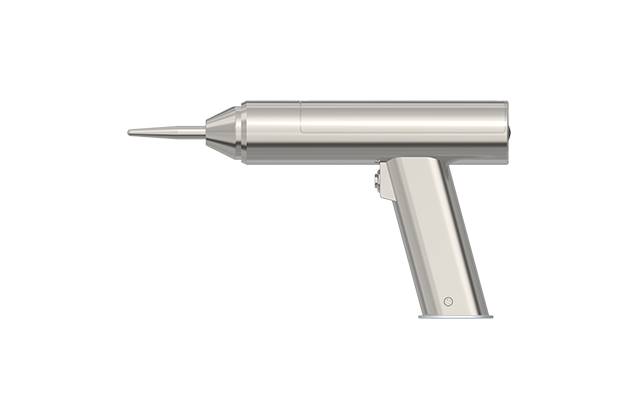

• 超磁致聲波震源或小錘兩種激發裝置可選，靈活方便；
• 信號采集器采用鋁合金外殼，堅固美觀，防水防塵，防護等級IP67；
• 工業級無線平板，APP美觀流暢，現場分析輸出檢測報告；
• 分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關和錨固密實度自動計算等功能，有助于錨桿底部及缺陷位置的判定和錨固等級的評定。

性能指標

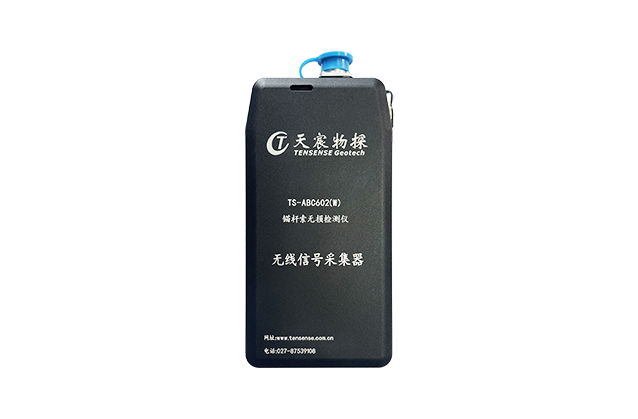

信號采集器

• 處理器：高性能低功耗嵌入式ARM處理器
• 時間示值誤差：≤1%
• 幅值非線性度：≤1%
• 時間分辨率：2us
• AD分辨率：24位
• 錨桿檢測長度：不小于50m
• 錨索檢測長度：不小于100m
• 長度檢測誤差：≤1%
• 工作溫度：-20℃～60℃
• 工作濕度：≤90%RH
• 采樣長度：8192
• 數據接口：USB2.0接口，數據直接拷貝
• 定點放大倍數：1、10、100可選
• 浮點放大倍數：256
• 供電模式：鋰電池，連續工作＞36小時
• 尺寸：85×168×32mm
• 質量：≤1KG

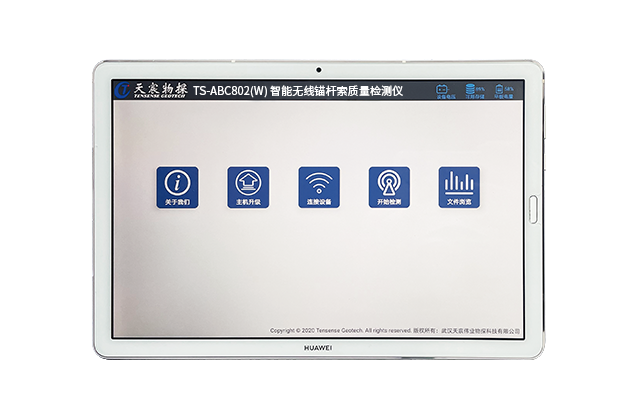

無線平板

• 處理器：高通四核1.2GHz
• 感應器：重力、光線、距離感應器、電子羅盤 、支持GPS導航、北斗導航、Glonass導航
• 拍照：后置1300萬像素，前置800萬像素，自動對焦，支持3096×4128像素照片拍攝
• 內存：4+64GB;
• 顯示屏：多點觸控，電容式觸摸屏，10點觸控，1920x1200 FHD
• 數據功能：WIFI、藍牙、USB Type-C接口
• 續航：10小時

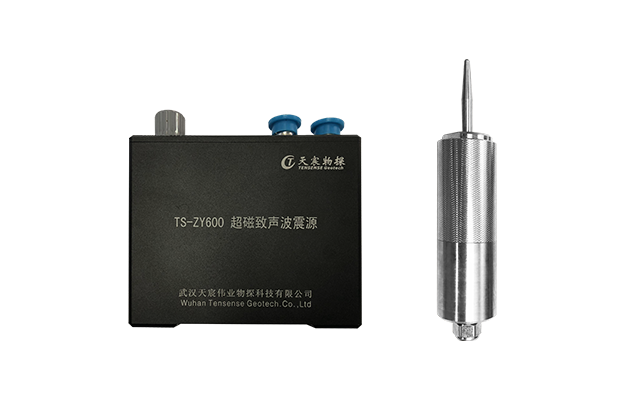

超磁致聲波震源

• 發射功率：10檔連續可調
• 供電模式：鋰電池，連續工作10小時
• 發射模式：單次發射、連續發射
• 激發頻率：10Hz～10KHz
• 外形尺寸：Φ40mm×100mm
• 質量：發射頭≤2KG，控制器≤2KG
