主要用途

• 建筑工程：用于高層建筑、大型商業綜合體等樁基礎施工前的地質勘察，準確掌握樁底地質狀況，避免因溶洞等問題導致的基礎沉降、變形等隱患。
• 橋梁建設：在橋梁樁基施工中，精確探測樁底溶洞分布，為橋梁基礎設計和施工方案制定提供可靠依據，確保橋梁結構的穩固性。?
• 巖溶地區勘察：鐵路、公路、橋梁、大壩等重大工程選址的溶洞、土洞探測。
• 城市地質調查：探測地鐵沿線、地下管網區域、建筑地基下的采空區、人防洞室。
• 礦產資源勘探：尋找與巖溶有關的礦床。
• 地質災害評估：評估地面塌陷風險。

 遵循規范

• 《巖土工程勘察規范》GB50021-2009

 優勢

• 最大探測深度可達10米，優于《巖土工程勘察規范》GB50021-2009要求；
• 適用于各類干、濕孔；
• 針對孔底不平整，自動調節換能器耦合度高，信號收發效果好；
• 獨特的抗干擾設計，極高的探測效率與數據密度，一次布設，多次覆蓋，數據冗余度高；
• 卓越的分辨率與精度，空間定位更準確，波形信息利用充分，檢測信號真實可靠；
• 強大的抗干擾與信號識別能力，信號疊加增強，波場分離；靈活的觀測系統與適應性強；
• 采用全自動電機絞車控制，收放自如，操作便捷省力。

 工作原理

       儀器基于彈性波（聲吶）反射探測法工作。在樁底泥漿環境中，儀器的發射裝置發射彈性波（聲吶）。當彈性波遇到樁基底部一定范圍內的溶洞、溶蝕裂隙、軟弱夾層等不良地質體時，由于這些地質體與周圍巖體的波阻抗存在差異，彈性波會在界面處產生反射回波。儀器的 4 個接收通道負責接收這些反射回波，通過對回波的特性，如振幅、頻率、相位和傳播時間等進行分析處理，從而推斷樁底不良地質體的位置、大小和性質等情況。

技術特點

• 大功率高頻聲波震源自動激發，探測深度深，精度高，最大探測深度可達10米；
• 自動調節換能器耦合度高，信號收發效果好；
• 自動調節激發源與接收換能器的相對高度，保證激發與接收均良好接地，不僅適用于泥漿孔，也適用于無水耦合的干孔；

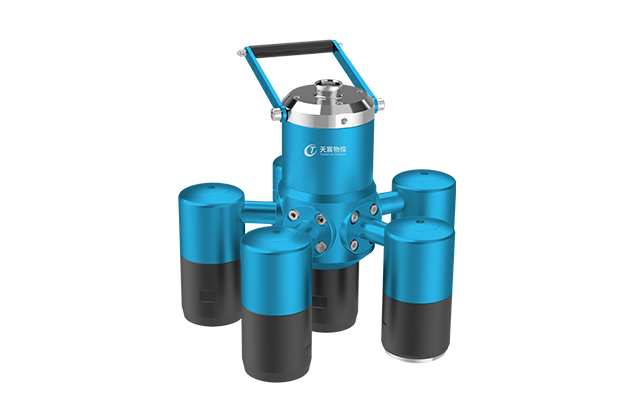

• 內置探頭姿態傳感器，既可記錄測點的方位，又可判定探頭在孔底的姿態，保證測試結果準確可靠；
• 儀器采用24位高速模數轉換單元，具有超強微弱信號檢測能力和檢測精度；
• 多通道設計, 2 個用于發射彈性波，4 個用于接收反射回波, 提高了數據采集的全面性和準確性, 使探測結果更加可靠。?

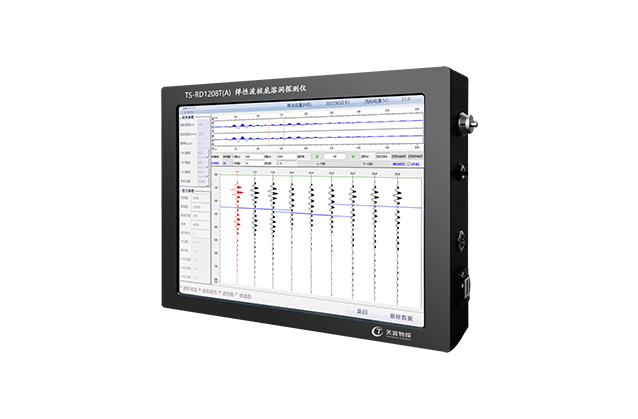

• 人性化操作界面：配備直觀、簡潔的操作界面，操作人員只需經過簡單培訓即可熟練上手。
• 堅固耐用,儀器外殼采用高強度、耐腐蝕的材料制造,良好的防護性能,具備良好的防水、防塵、防震性能.
• 分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關，有助于溶洞位置的判定。

技術參數
