主要用途

• 1) 對鉆孔進行全方位三維軌跡的探測與檢測，精準呈現鉆孔的空間軌跡特征；
• 2) 精確測量鉆孔的實際施工深度，為工程量化與質量追溯提供可靠數據；
• 3) 實時測量鉆孔的方位角、傾角等空間姿態參數，清晰掌握鉆孔的空間指向；
• 4) 精準測定鉆孔實際終孔位置與設計終孔位置的水平偏差、高程偏差及空間偏差，有效保障鉆孔施工精度；
• 5) 適用于水平孔、垂直孔、傾斜孔等各類形狀的鉆孔，同時能滿足礦井開采過程中抽排放水孔、地質探礦孔、采礦輔助孔等不同功能鉆孔的檢測需求，場景適配性極強。

優勢

• 探測精度高和數據可靠： 依托高精度傳感器，可精準完成鉆孔全方位三維軌跡探測，同時精確測量施工深度、方位角、傾角等參數，還能準確測定終孔位置與設計位置的水平、高程及空間偏差，為工程質量追溯和精度把控提供可靠數據支撐；
• 實時性強和可視化清晰： 支持鉆孔三維軌跡實時探測，平板端通過穩定藍牙連接實時接收數據，并以直觀的軌跡數據圖表呈現，讓操作人員能即時、清晰地掌握鉆孔情況；
• 場景適配性廣和環境耐受性優： 能適配水平孔、垂直孔、傾斜孔等各類形狀鉆孔，及抽排放水孔、地質探礦孔等不同功能鉆孔；另外針對礦井下潮濕、多塵、空間受限的復雜工況，采用緊湊結構設計與優異防護性能，確保系統穩定運行；
• 操控便捷和作業效率高： 平板端可靈活實現設備前進、后退、暫停、加速、減速等操控，操作邏輯簡便易上手；搭配耐用且推進順暢的玻璃纖維推桿，有效減少作業阻礙，保障探測作業高效開展；
• 應用領域廣泛和賦能多場景工程： 除礦井工程外，還可廣泛應用于地下管廊、地質勘探、建筑樁基等各類鉆孔施工場景，為不同領域工程的質量把控、安全評估及后續優化提供技術支撐，助力鉆孔工程實現智能化、精細化軌跡管理。

產品簡介

? ? ? ?YZG12.8 全自動鉆孔軌跡儀是一款面向鉆孔工程領域的高精度三維軌跡探測檢測設備，具備多維度技術優勢與廣泛應用價值。

?

工作原理

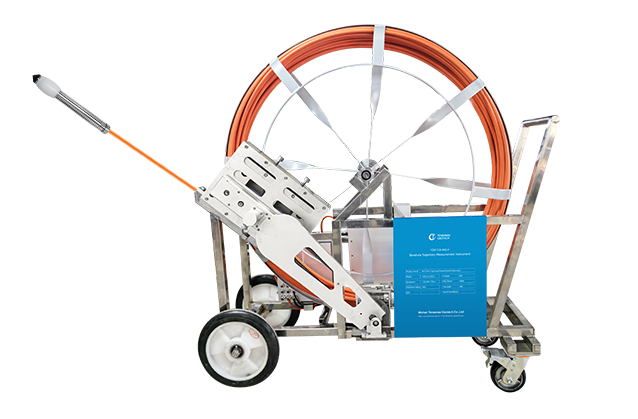

? ? ? ?YZG12.8 全自動鉆孔軌跡儀以單片機控制單元為核心，工作時先由其驅動電動線架，將搭載三軸陀螺儀的采集探頭自動推送至礦井測量鉆孔內；探頭在孔內實時采集方位角、傾角等軌跡數據（精度誤差均控制在 ±1.0°，且支持 360° 橫滾適應，適配礦山復雜鉆孔環境），數據通過電動線架內置的玻璃鋼纖維數據線實時傳輸至線架上的控制單元，再經藍牙模塊無線傳至平臺終端，終端實時顯示鉆孔軌跡姿態信息，以便礦井操作人員即時核驗鉆孔是否符合設計要求。

?

技術特點

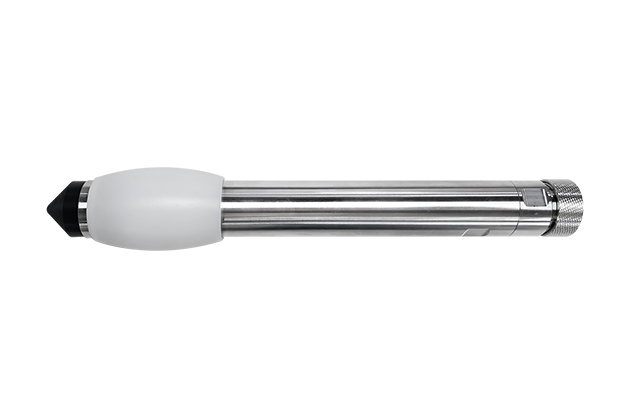

• 鉆孔軌跡探頭內置高精度三軸陀螺儀模塊，可精準捕捉并測定鉆孔的實時空間軌跡，保障軌跡數據的準確性；

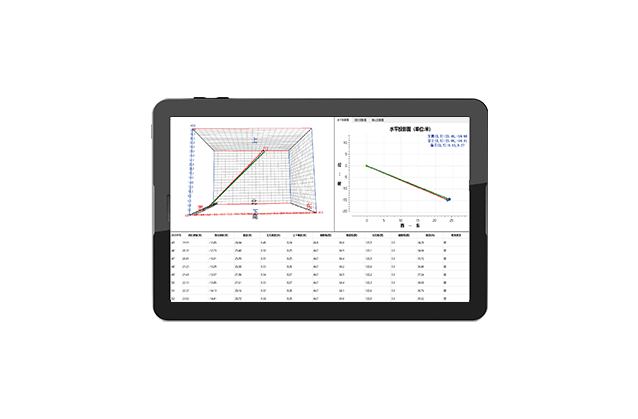

• 探頭通過玻璃纖維推桿內置電纜與線架主控建立穩定連接，監測數據則通過藍牙實時傳輸至平板電腦，操作人員可在平板上直觀查看鉆孔實時軌跡曲線，快速判定鉆孔的空間方位；
• 平板控制終端通過藍牙與主控實現無線連接，主控再通過玻璃纖維推桿內置電纜與探頭建立穩定連接；這種分層連接方式無需額外布線，數據可經主控高效中轉傳輸，操作人員在平板上即可便捷獲取信息，大幅提升現場操作的靈活性與便利性。

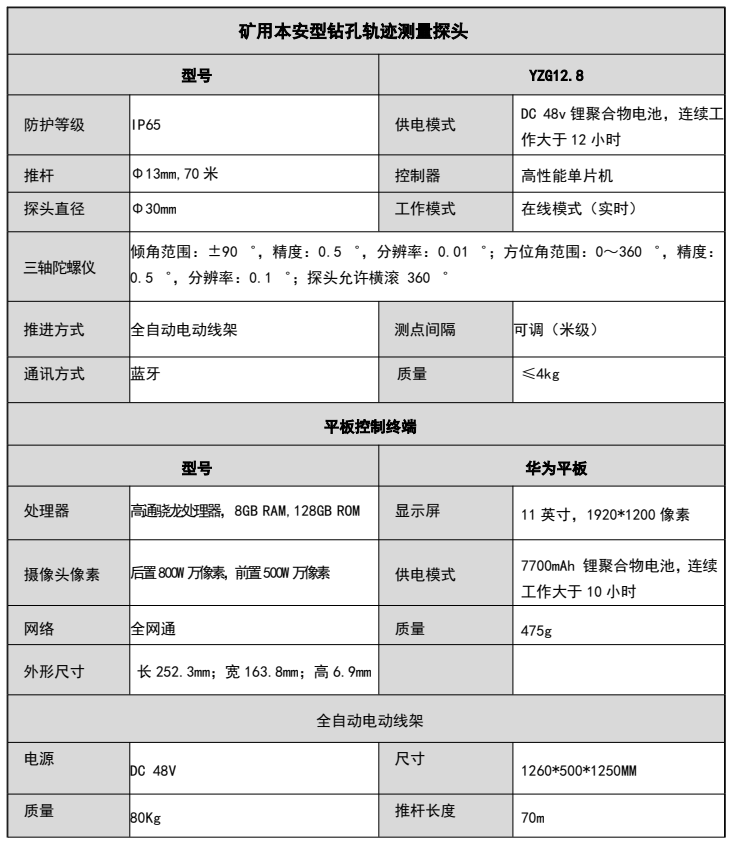

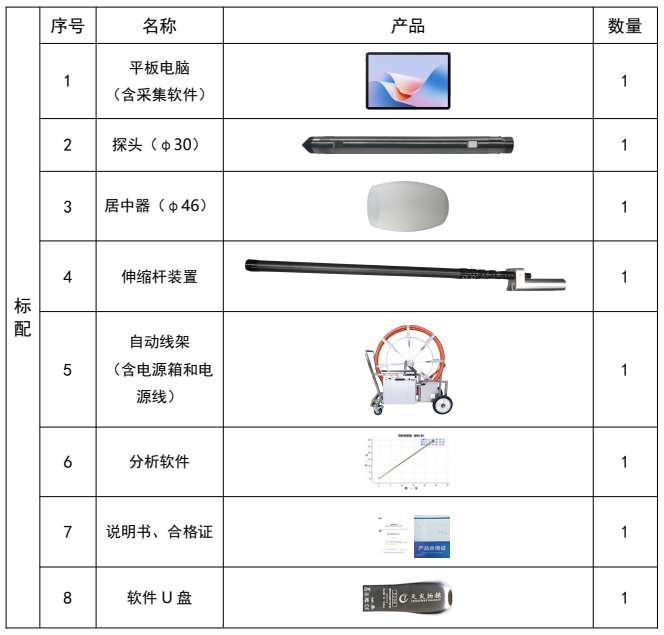

技術參數

?
