主要用途

• 煤礦鉆機開孔定向；
• 激光測距。

優勢

• 高精度光纖陀螺儀；
• 自動尋北，多孔定向；
• 方位傾角，準確測量；
• 激光測距，紅外導向。?

工作原理

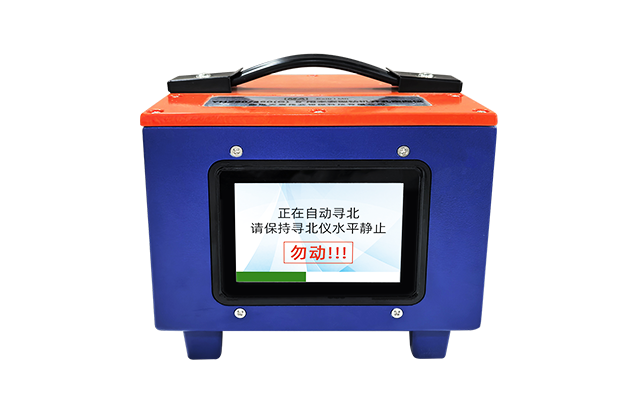

? ? ? ?YHZ90/360(G) 礦用本安型鉆機開孔定向儀是一款新型的智能化測量鉆機姿態的便攜式儀器。該儀器內置高精度陀螺儀和加速度傳感器，利用高精度光纖陀螺儀來測定鉆機的方位角和傾斜角度，為鉆機選定開孔位置進行準確定位。測量過程不受地磁和鐵磁物質的影響，克服了傳統地質羅盤測量過程中因鉆機、鋼網、錨桿等磁性物質影響而測不準的問題；采用了角度補償算法，克服了同類設備在傾角＞85°情況下方位角誤差大的缺陷，實現了在全傾角范圍內精確測量方位角和傾角，測量全覆蓋。

?

技術特點

• 儀器功能：利用高精度光纖陀螺儀來測定鉆機的方位角和傾斜角度，為鉆機選定開孔位置進行準確定位，同時提供激光測距功能；
• 尋北方式：光纖陀螺儀自動尋北；
• 安裝方式：將儀器固定在各類鉆機滑道上，操作簡便。

技術參數

• 角度測量范圍：傾斜角－90°~90°，方位角0°~ 360°?
• 角度測量精度：傾斜角±0.1°， 方位角±0.1°
• 激光測距范圍：0.03m~100m
• 激光測距精度：±1mm
• 尋北方式：自動尋北
• 數據傳輸：藍牙
• 供電電源：內置DC11.1V高能錳酸鋰電池組，連續工作時間大于10小時
• 防爆類型：礦用本質安全型
• 外形尺寸：126mm x 188mm x 122.7mm
• 重量：3.2kg
