礦井水文動態監測系統拓撲圖

多種通信技術的融合應用
1．RS845 通信技術：井下分站、分機通信采用 RS485，無中繼距離可達 10km，可中繼無限延長，且拓撲結構不限于總線式；
2．CAN 通信技術：井下分站之間、分站至地面采用雙絞通信電纜，距離可達 10km；
3．以太網通信技術：礦井上下通信可采用光纖介質實現網絡通信，距離可達 30km；
4．無線通信技術：井上氣象站、遙測儀通信可采用 GSM/GPRS/ 物聯網等無線通信方式，在全國范圍內有手機信號的地方無距離限制，可按流量或短消息條數計費；可采用免費信道的 Lora 擴頻方式、數字電臺方式，距離可達 3km。無通信費用。開創性地實現了免費的礦區 / 野外無線遠距通信和付費的移動通信兼容；
5．北斗通信技術：開創使用北斗技術，公司目前已建立了北斗終端，可在全國范圍內的通信盲區使用，或為需求客戶提供解決方案；
6．此平臺具有良好的網絡功能，可以通過局域網、互聯網等多種形式，方便地進行全局、全市、全省范圍的聯網。系統也可根據用戶定制聯網需求，提供輸出交換監測數據；
7．所有數據全網共享。提供高效實用的集團調度中心軟件，可以直接查詢各級煤礦監測數據，方便快捷；
8．相關人員配備手機 APP，方便在線瀏覽。

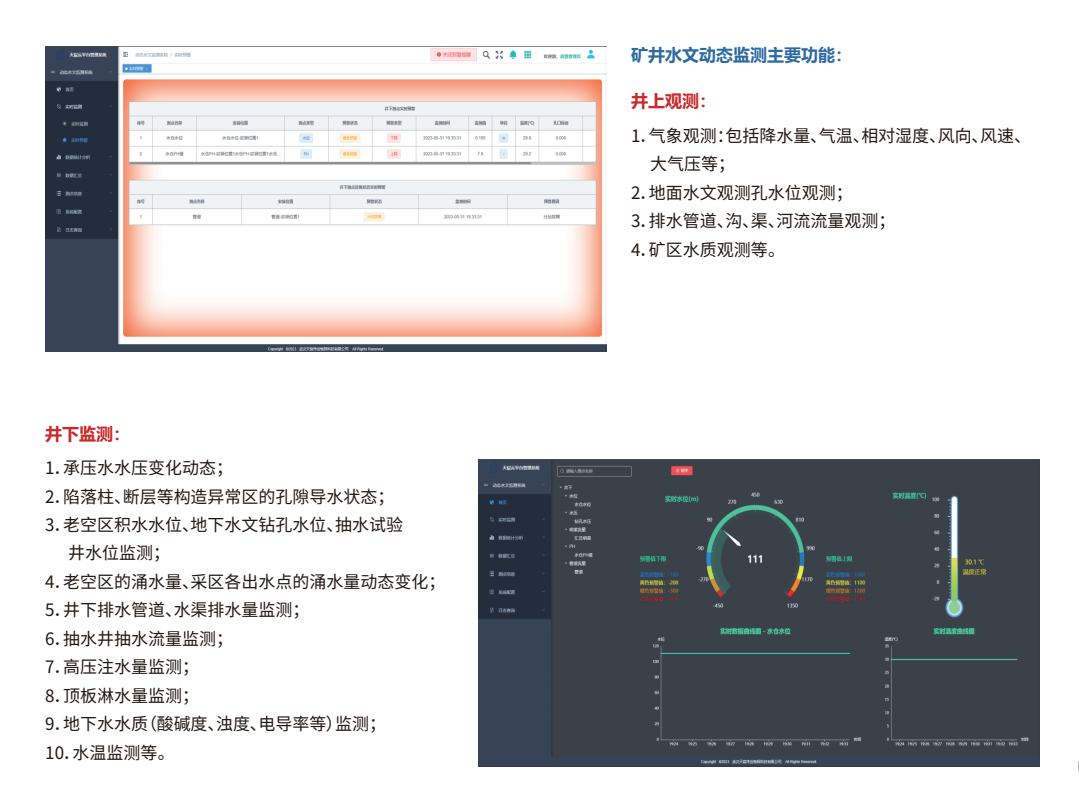

系統功能

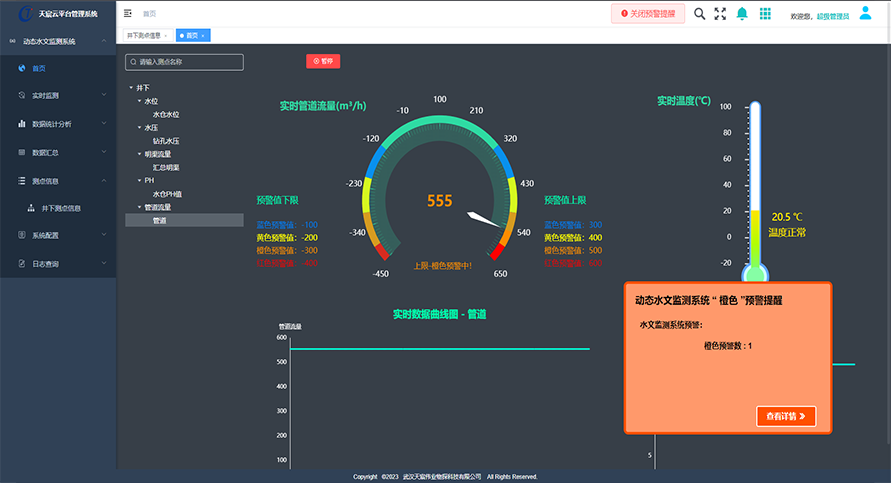

1．實時監測水位、水壓、水溫、流量、水質、導水狀態等各個水文要素的數值和變化情況；
2．遙測水文觀測孔水位水溫、氣象參數；

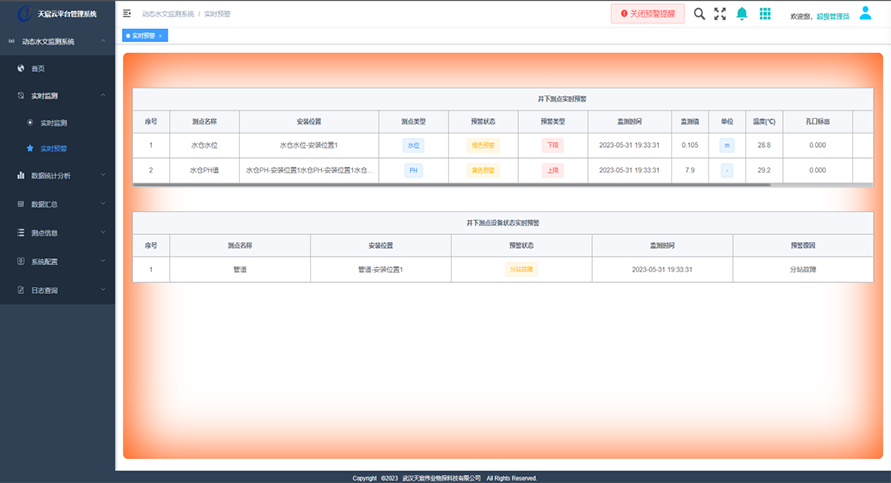

3．水位、流量、水壓等參數總量及變化率超過預警值自動報警，并有所選擇的自動發送短信到相關領導的手機；

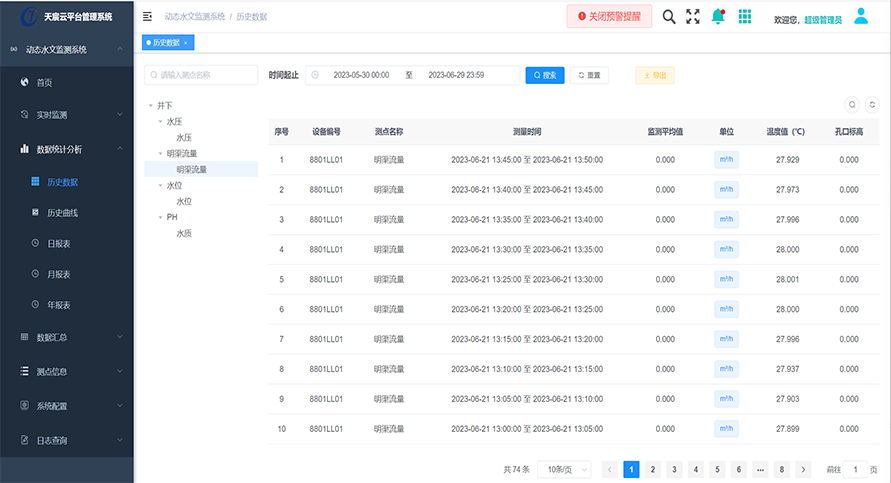

4．系統對所有監測監控數據進行實時處理后分類存儲，并提供數據庫存儲備份，監測數據永久保存;
5．系統提供多種診斷功能，包括系統的通信傳輸狀況、傳感器、分站故障分類統計等監測系統的自身故障診斷；

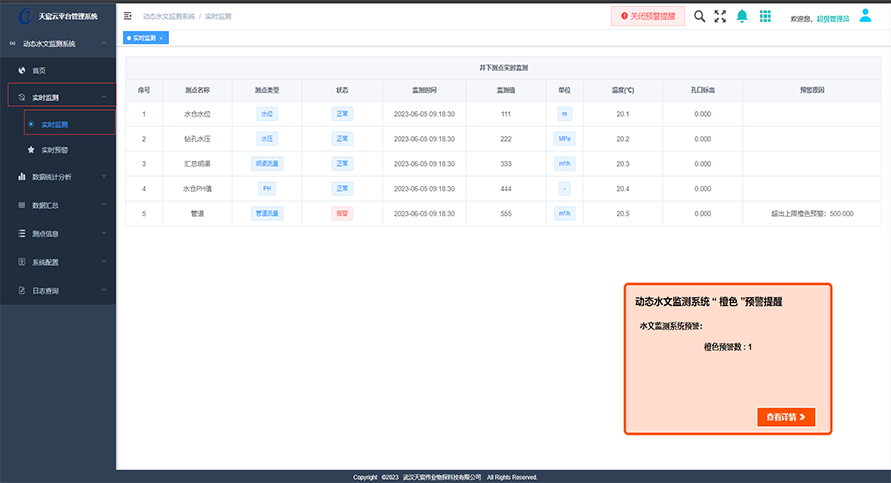

6．系統具有實時監測表、實時曲線、報表統計、歷史曲線、當?shù)剡h程報警等功能，對所有數據和報表都提供打印輸出功能;

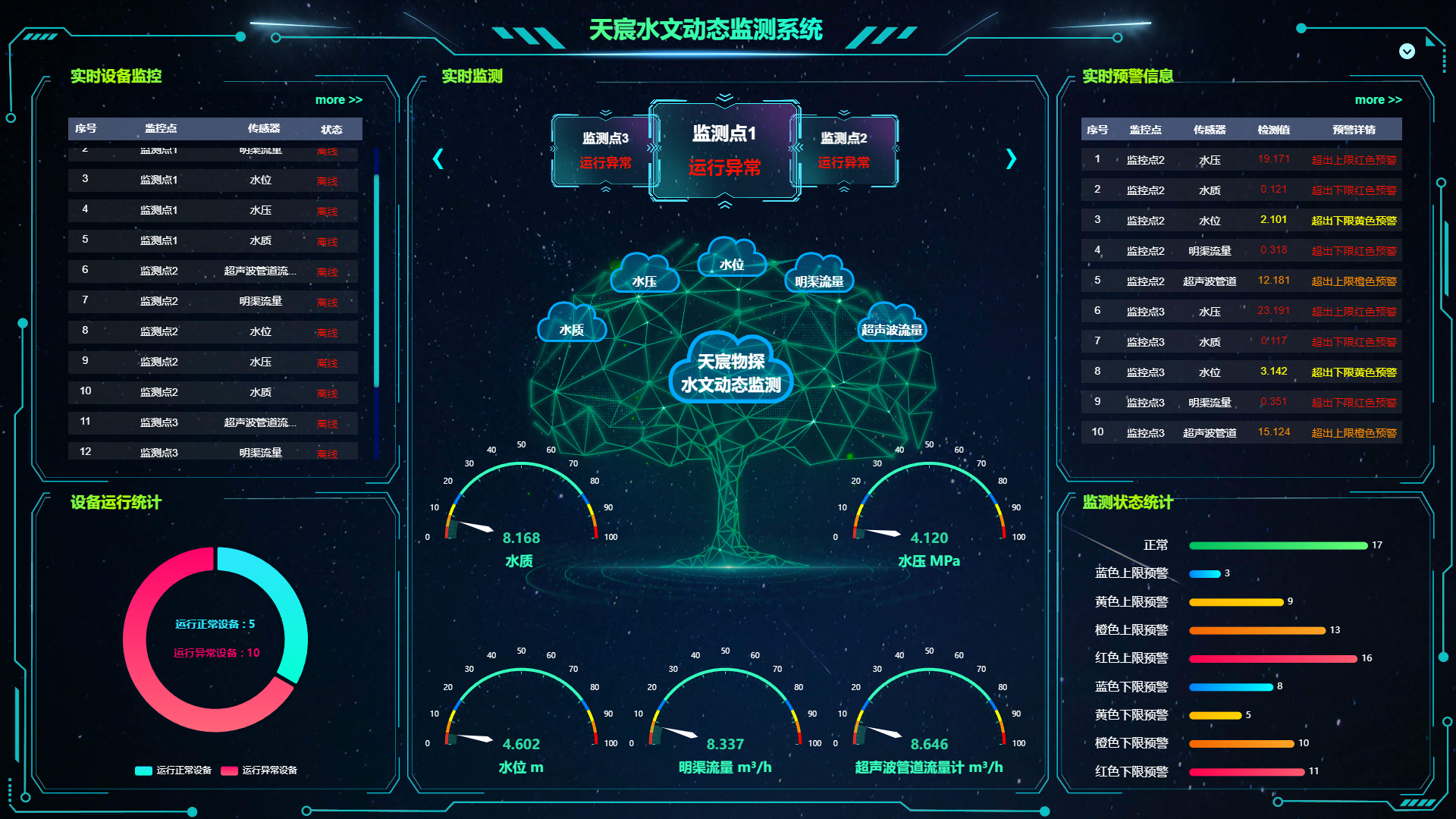

7．相關人員配備手機 APP，方便在線瀏覽。將所有監測點數據匯總到本主站，井下站點監測數據通過井下千兆以太網傳輸?shù)较到y(tǒng)主站，一級數據庫和備份數據庫都設在主站服務器，監控界面可顯示到大屏幕，授權部門可以通過公司局域網訪問數據庫，瀏覽監測數據以及通過授權修改監測時間間隔、設置報警水位、報警流量、降水量、打印報表、繪制曲線等功能。
?
