產品優勢

• 攜帶輕便，測量簡單快捷；
• 數據無線傳輸；
• 井下手持終端直接顯示、查看測量結果；
• 分析軟件使用便捷、功能強大、鉆孔群管理、一鍵出具word報告；
• 云平臺實時遠程共享。

工作原理

?

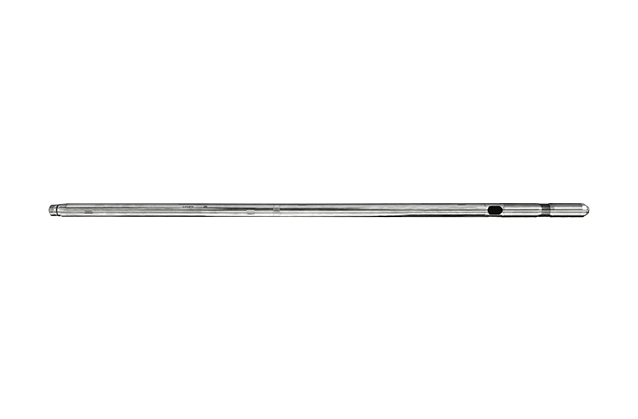

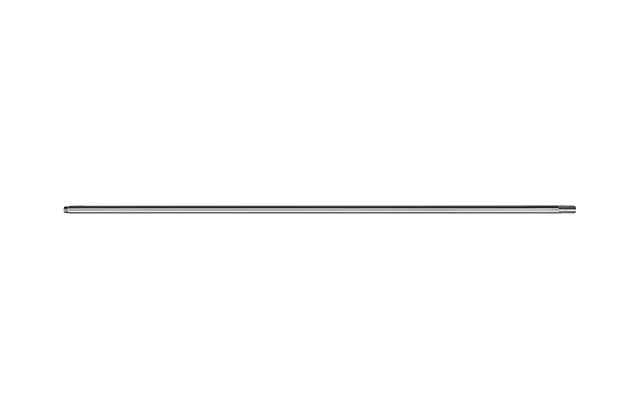

? ? ? ?YZGW12.8礦用鉆孔軌跡甲烷濃度測量儀是一款智能化多功能的鉆孔軌跡-瓦斯?jié)舛群统椴韶搲涸粰z測設備，儀器主要由礦用本安型多功能探管、礦用智能手機、不銹鋼推桿和孔口封堵器等組成。測量時將孔口封堵裝置安裝在瓦斯抽放管的三通接頭上，推桿穿過孔口封堵器與探管連接，推動探管在孔內行進，實現鉆孔的空間軌跡、深度、鉆孔沿程瓦斯?jié)舛群统椴韶搲旱脑粶y量，測量的數據保存在探管內。測量結束后，取出探管，礦用智能手機通過無線藍牙獲取探管的實測數據，現場顯示鉆孔軌跡圖和鉆孔全程瓦斯?jié)舛惹€和抽采負壓曲線。

?

技術特點

• 同時測量鉆孔軌跡與深度：探管內置高精度角度傳感器和深度傳感器，既可精確測定鉆孔空間軌跡，亦可準確測量鉆孔深度；
• 同時測量鉆孔內瓦斯?jié)舛群统椴韶搲?/font>：探管內置高精度激光瓦斯?jié)舛葌鞲衅骱蛪毫鞲衅?，實時原位測量測點位置的瓦斯?jié)舛群蛪毫Α?/font>
• 攜帶輕便，測量簡單快捷：測量時只用攜帶礦用本安手機、探管及相應數量碳纖維推桿下井即可，體積小，重量輕，單人便可攜帶；鉆孔軌跡測量采用離線復測模式，無需連接各種線纜，直接將探管與手機藍牙同步后，用碳纖維推桿將探管推入鉆孔即可測量，測量間隔根據鉆孔深度自主選擇，每次測量穩定時間只需要3s，測量簡單快捷；
• 井下可直接查看測量結果：完成測量后，可以直接在礦用智能手機上查看測量結果，包括數據表格、軌跡曲線、瓦斯?jié)舛惹€、抽采負壓曲線，以及鉆孔施工質量評價和封堵質量評價；?
• 藍牙數據交換：探管與手機通過藍牙形式進行數據交換，完成測量退出探管后探管與手機自動藍牙連接，無需二次手動連接；
• 鉆孔群連測管理技術：多孔連鉆連測，數據統一管理，鉆孔起止過程自動智能判斷，自動識別空白帶和煤巖層；多鉆孔聯合分析鉆孔瓦斯抽采異常的原因，確定異常的空間位置。
• 分析軟件功能強大：
• ?三維空間軌跡，二維水平面投影曲線、剖面曲線靈活切換；
• ?測點實測值曲線，數表聯動量現，偏離值自動計算；
• ?鉆孔群數據管理簡潔，結果同屏展示，空白區自動識別；
• ?結果可導入Excel生成圖表報告，也可導入CAD自動上圖；
• ?一鍵出具word報告。
