主要用途

• 煤礦井下各類鉆孔隨鉆鉆孔軌跡測量；
• 定向、保直鉆進的方位測量；
• 定向鉆進的造斜精度檢測；
• 鉆孔深度測量。

產品優勢

• 數據無線傳輸；
• 高強度無磁鉆桿；
• 隨測/復測兼容；
• 鉆進深度自動測量；
• 井下主機直接顯示、查看測量結果；
• 分析軟件使用便捷、功能強大、鉆孔群管理、一鍵出具word報告；
• 云平臺實時遠程共享。

工作原理

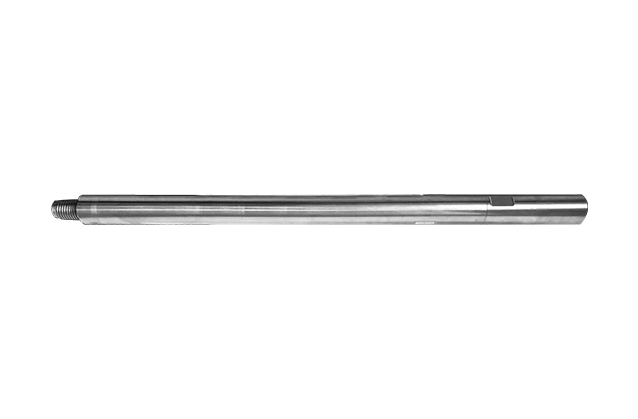

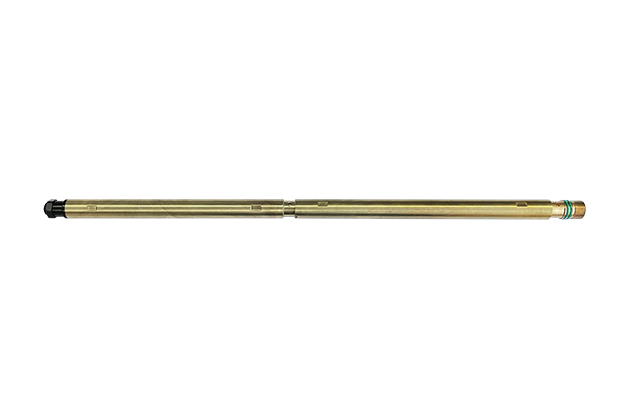

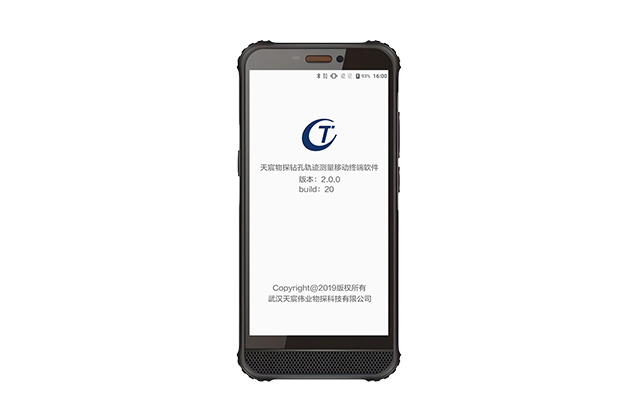

YSZ11.1礦用隨鉆軌跡測量裝置是一款智能化的鉆孔軌跡實時隨鉆檢測設備，儀器主要由無磁鉆桿、探管和礦用智能手機組成，探管安裝在無磁鉆桿內，無磁鉆桿兩頭分別與礦上鉆桿和鉆頭連接，實現邊鉆進邊測量鉆孔的空間軌跡和鉆進深度。探管通過藍牙與礦用智能手機通訊，每個鉆孔開鉆時獲取該鉆孔的屬性信息，并在鉆完退鉆后將保存在探管存儲器內的數據傳輸?shù)绞謾C(jī)，通過手機終端軟件現場顯示鉆孔的空間軌跡和深度。鉆進深度既可通過手機終端軟件邊進桿邊計數的方式測量，也可通過探管內置的深度傳感器自動測量，無須人工干預，真正杜絕假鉆空鉆。

?

技術特點

• 隨鉆測量鉆孔軌跡與深度：隨鉆軌跡探管內置高精度角度傳感器和深度傳感器，既可精確測定鉆孔空間軌跡，亦可自動準確測量鉆孔深度；
• 井下可直接查看測量結果：完成測量后，可以直接在礦用智能手機上查看測量結果，包括數據表格、軌跡曲線和質量評價；

• 配接多種型號鉆桿：探管可與Φ42mm/Φ50mm/Φ63.5mm/Φ73mm等多種不同直徑的鉆桿配接；
• 推進方式：既可通過無磁鉆桿隨鉆軌跡測量，又可后接推桿手持復測；
• 藍牙數據交換：探管與礦用智能手機通過藍牙形式進行數據交換；
• 探管智能測量鉆進深度：既可采用礦用智能手機與鉆機鉆進深度同步技術測量鉆進深度，亦可直接采用探管內部傳感器測量鉆孔鉆進深度，無須礦用智能手機操控，隨鉆隨測，無須停頓，可有效杜絕打假鉆現象；
• 鉆孔群連測管理技術：多孔連鉆連測，數據統一管理，鉆孔起止過程自動智能判斷，自動識別空白帶和煤巖層。
• 分析軟件功能強大：
• ?三維空間軌跡，二維水平面投影曲線、剖面曲線靈活切換；
• ?測點實測值曲線，數表聯動量現，偏離值自動計算；
• ?鉆孔群數據管理簡潔，結果同屏展示，空白區自動識別；
• ?結果可導入Excel生成圖表報告，也可導入CAD自動上圖；
• ?一鍵出具word報告。

?
