主要用途

• 橋梁孔道灌漿密實度定性檢測；
• 橋梁孔道灌漿缺陷定位檢測。

?優勢

• 無線平板采集和分析數據，操作方便；
• 兼容孔道灌漿定性檢測和定位檢測功能；
• 獨創的信號拾取、分析和成像技術；
• 高能電池超長工作時間。

?產品簡介

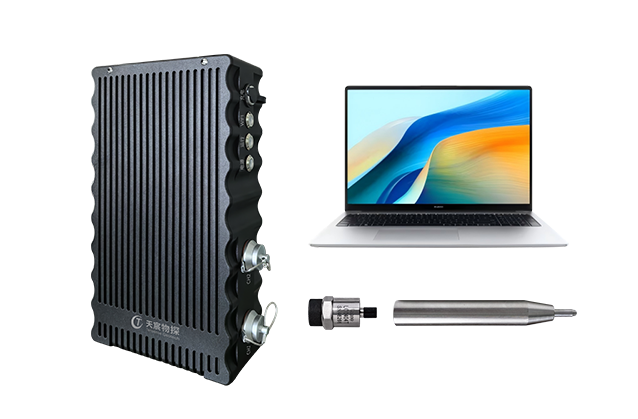

? ? ? ?TS-QJ1202(B)?橋梁孔道灌漿質量檢測儀采用沖擊彈性波法原理，具備灌漿密實度定性檢測和灌漿缺陷定位檢測功能，可對橋梁預應力孔道灌漿的密實度和灌漿缺陷位置智能檢測。采用獨創的信號高精度采集，通過浮點放大、數字濾波、頻譜分析和色譜成像等方法分析和提取信號，操作便捷，結果直觀，現場即可輕松地對灌漿密實度、灌漿缺陷位置進行統計分析。

技術特點

• 現場可對孔道灌漿密實度、灌漿缺陷位置進行實時分析；
• 儀器采用24位1MHz的模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 主機內軟件系統為嵌入式操作系統，中文界面，美觀大方，操作簡單高效；

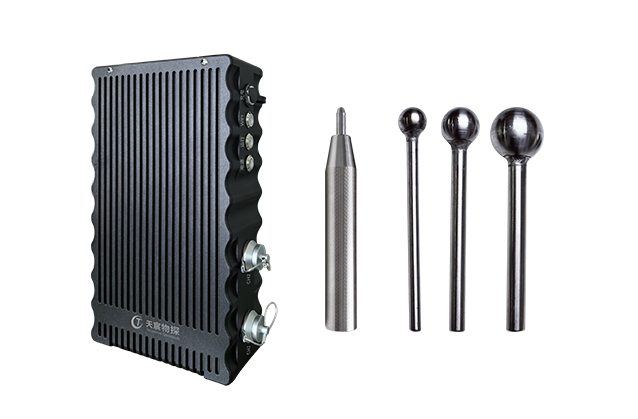

• 配備多種不同尺寸的激振錘，適應不同尺寸的測試對象；
• 儀器具備數字濾波、頻譜分析等數據處理功能，具備色譜圖成像展示及平滑處理的功能、測試結果直觀；

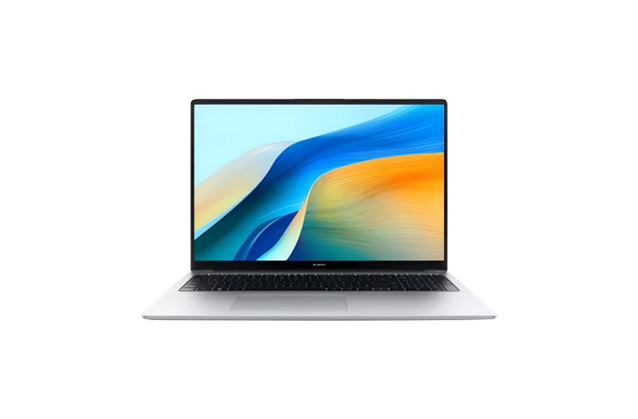

• 采用Windows平板無線連接儀器進行數據采集和分析,操作方便，無線傳輸距離可達50m；
• 主機采用DC12V供電，功耗低，內置高能鋰電池，一次充電可連續工作10小時；；
• IP65級防塵防水設計，無懼惡劣環境；

• 檢測設備采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高。

性能指標

顯示方式：Windows平板

數據傳輸方式：WiFi

無線傳輸距離：50米

存儲量：64G

采樣頻率：1MHZ

采樣長度：8K，多檔可調

傳感器類型：加速度傳感器

采樣精度：24位

采樣通道：雙通道

工作時長：不低于12小時

防護等級：IP64

產品材質：工程塑料ABS+PC

外形尺寸：340mm*300mm*130mm

產品質量：1.6kg
