主要用途

• 適用于泥漿孔或干孔等各類型樁孔底溶洞探測

 遵循規范

• 《巖土工程勘察規范》GB50021-2009

 優勢

• 最大探測深度可達10米，優于《巖土工程勘察規范》GB50021-2009要求；
• 適用于各類干、濕孔；
• 針對孔底不平整，自動調節換能器耦合度高，信號收發效果好；
• 獨特的抗干擾設計，檢測信號真實可靠。

 產品簡介

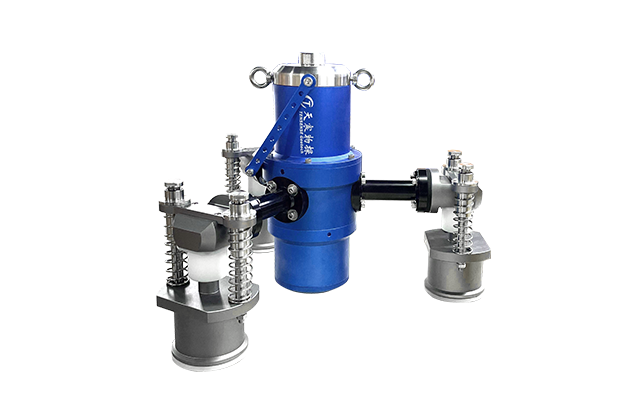

       TS-RD1203T(B) 彈性波孔底溶洞探測儀根據彈性波反射原理，探頭內置大功率彈性波激發裝置和多路彈性波檢測器，測試時將探頭下放到孔底，系統自動激發彈性波，彈性波在往孔底巖層傳播過程中，遇到溶洞、裂隙、軟弱地層等結構體時反射回來，彈性波檢波器接收到反射信號，即可根據接收到的反射信號強度的變化和傳播時間確定異常結構體的深度位置。通過調整探頭在孔底的不同位置，進行孔底不同方位的多點探測，實現孔底探測全覆蓋，充分、有效地探測到孔底溶洞的水平分布和深度。

技術特點

• 大功率高頻聲波震源自動激發，探測深度深，精度高，最大探測深度可達10米；
• 自動調節換能器耦合度高，信號收發效果好；
• 自動調節激發源與接收換能器的相對高度，保證激發與接收均良好接地，不僅適用于泥漿孔，也適用于無水耦合的干孔；
• 內置探頭姿態傳感器，既可記錄測點的方位，又可判定探頭在孔底的姿態，保證測試結果準確可靠；
• 儀器采用24位高速模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 主機采用DC16.8V高能鋰電池供電，功耗低，一次充電可連續工作10小時；
• 主機內軟件系統為嵌入式操作系統，中文界面，美觀大方，簡單高效；
• 主機采用USB2.0數據接口，數據傳出簡單方便；主機內置32G存儲器，采用FAT32數據存儲格式，可在通用Windows操作系統下通過USB2.0接口；
• 對實測數據文件直接進行復制粘貼；
• 主機外殼模具成型，防水防塵，防護等級IP67，安全美觀大方；
• 分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關，有助于溶洞位置的判定，一鍵生成報告。

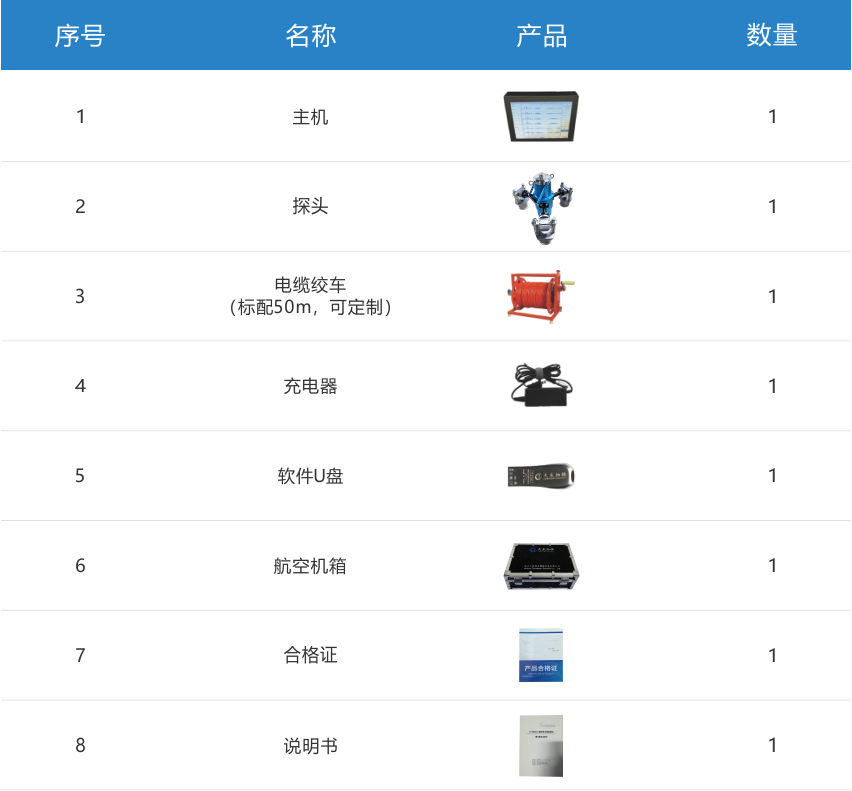

技術參數

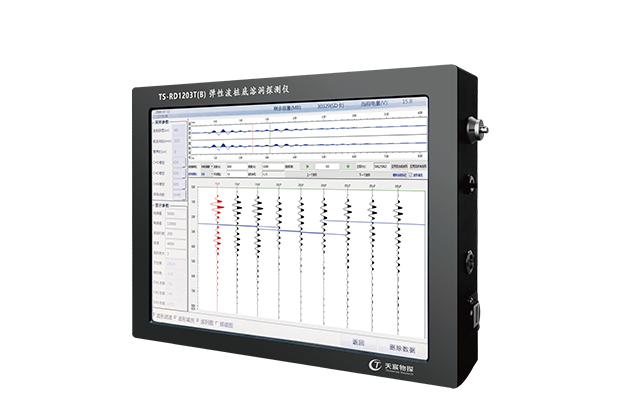

• 顯示方式：12.1寸真彩液晶顯示屏，1280×768背光可調
• 處理器：高性能低功耗嵌入式雙核處理器
• 操作系統：Linux操作系統
• 時間分辨率：2us
• AD分辨率：24位
• 探測深度：10米
• 信號通道數：3
• 通道一致性：≤3%
• 操控方式：觸摸屏
• 激發方式：自動控制大功率聲波震源
• 測試方位：孔底自動調節探頭方位，測點數任意
• 存儲器：32G TF存儲卡
• 采樣長度：1024/2048/4096
• 采樣間隔：2us
• 時間示值誤差：≤1%
• 幅值非線性度：≤1%
• 深度探測誤差：小于 5cm
• 數據接口：USB2.0接口，數據直接拷貝
• 定點放大倍數：0-100可選
• 浮點放大倍數：256
• 供電模式：鋰電池，連續工作大于 10小時
• 方位精度：0.1°
• 工作溫度：-20℃～60℃
• 工作濕度：≤90%RH
• 主機尺寸：375×300×90cm
• 探頭尺寸：600×390cm
• 探頭重量：25kg
