主要用途

• 鋼質護欄立柱長度檢測；
• 鋼質護欄立柱埋深檢測。

遵循規范

• 《 鋼質護欄立柱埋深沖擊彈性波檢測儀 標準GB T 24967-2010》
• 《公路工程質量檢驗評定標準JTG F80／1-2017》

 優勢

• 信號反應明顯，立柱長度、埋深清晰易判；
• 激發裝置靈活方便，反應靈敏；
• 測試速度快，檢測效率高；
• 自主研發分析軟件，功能強大。（軟件著作權：2018SR359684）

 產品簡介

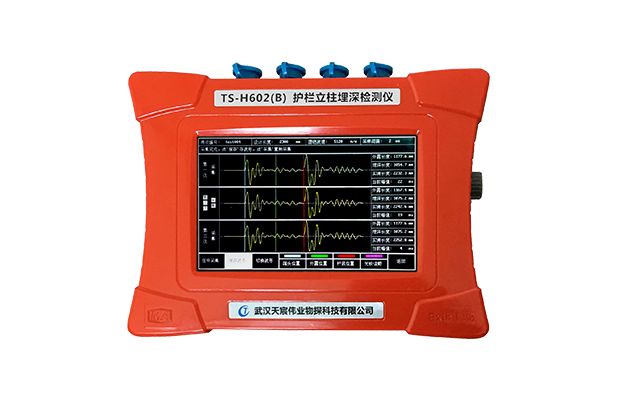

          TS-H602(B) 護欄立柱埋深檢測儀是公司自主研發，具有獨立自主知識產權，主要應用于高速公路鋼質護欄立柱長度和埋深的專用檢測設備。

技術特點

• 儀器采用24位高速模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 主機采用DC12V鋰電池供電，功耗低，一次充電可連續工作10小時；
• 超磁致聲波震源，靈活方便；
• 主機為嵌入式操作系統，中文界面，美觀大方，操作簡單，可輔助判讀護欄立柱長度及埋深長度，具有自主知識產權（軟件著作權：2018SR359684）；
• 主機采用USB2.0數據接口，數據傳出簡單方便；內置32G存儲器，采用FAT32數據存儲格式，可在通用Windows操作系統下通過USB2.0接口對實測數據文件直接進行復制粘貼；
• 主機外殼模具成型，防水防塵，防護等級IP67，安全美觀大方；
• 自研分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關等功能。

技術參數??

主機

• 顯示方式：7寸真彩液晶顯示屏，背光可調?
• 處理器：高性能低功耗嵌入式ARM處理器
• 長度檢測范圍：0.7～10m
• 長度分辨率：5mm?
• 工作溫度：-20℃～60℃
• 工作濕度：≤90%RH
• 供電模式：鋰電池，連續工作大于10小時
• 激發方式：超磁致聲波震源自動激發，激發功率可調
• 長度檢測誤差：優于±1%或不大于±2cm（未安裝立柱），優于±4%或不大于±8cm（ 已安裝立柱）
• 存儲器：32G TF存儲卡
• 采樣長度：1024
• 采樣率：500KHz
• AD分辨率：24位
• 操控方式：光電旋鈕
• 數據接口：USB2.0接口，數據直接拷貝
• 定點放大倍數：1、10、100可選
• 浮點放大倍數：256
• 外形尺寸：255mm×192mm×74mm
• 質量：≤1.8Kg
