實測曲線

①當探針伸出188mm時，探針壓力值突然增大，傾角也開始變大，依此判定沉渣厚度188.0mm。

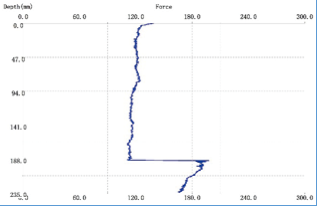

探針壓力曲線

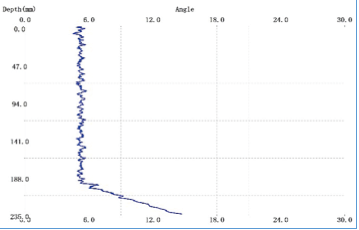

探頭傾角曲線

②當探針伸出到最大長度，探針壓力值和傾角值均無變化，依此判定沉渣厚度大于235.0mm。

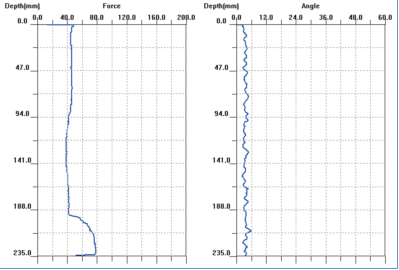

探針壓力曲線和探頭傾角曲線

?

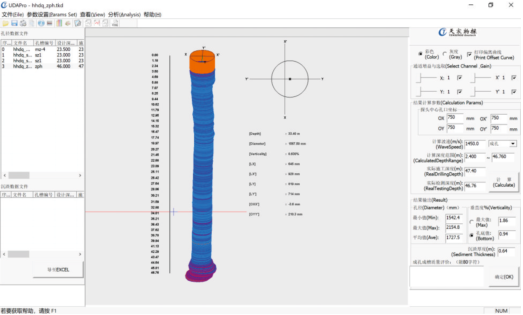

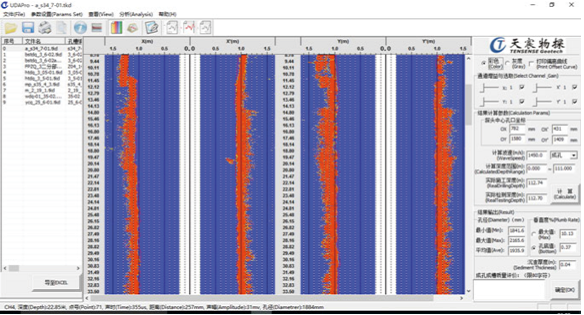

①分析軟件主界面

在分析軟件主界面上可以進行實測數據瀏覽、孔壁位置自動判讀/人工判讀、結果參數分析計算、測試報告自動生成等功能。

?

②3D柱狀圖瀏覽界面

瀏覽鉆孔3D柱狀圖，直觀展示鉆孔空間形狀。

?

③結果數表瀏覽界面

在結果數表瀏覽界面可以查看所有深度測點的實測結果（四壁間距、偏移值、孔徑和垂直度），孔徑和垂直度異常值突出顯示，亦可直接在此處修改誤判值。可將此數表導出到Excel數表中。

?

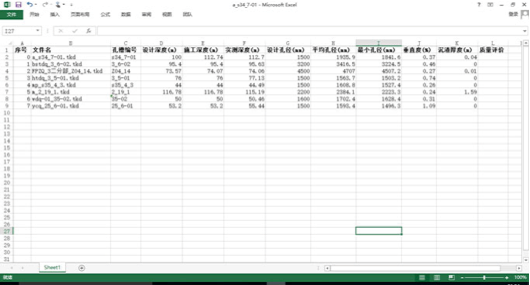

④測試結果管理功能

當前工地所有鉆孔測試結果管理功能，便于結果統計分析、查看和輸出，所有結果均可導出到Excel表格。

?

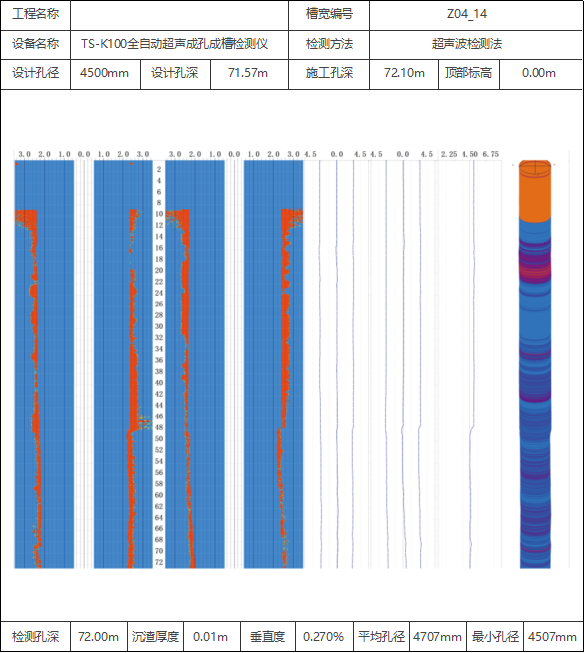

連續墻成槽超聲檢測結果圖表

?

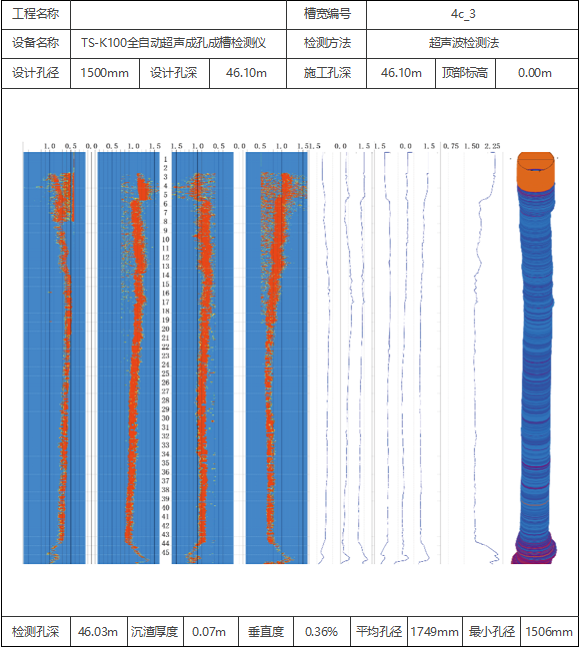

大直徑樁超聲成孔檢測結果圖表

?

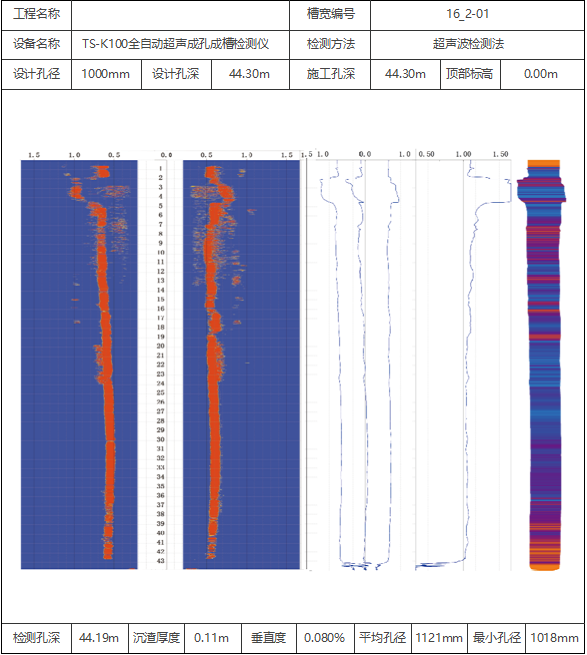

擴底樁超聲成孔檢測結果圖表
